A bússola é um instrumento
científico utilizado na navegação para orientação relativamente à direção a
seguir. Na sua maior parte as bússolas são constituídas por uma agulha
magnetizada suspensa pelo seu centro de gravidade e colocada numa zona plana.
Aponta sempre para o eixo norte-sul, alinhando-se de maneira precisa com o
campo magnético da Terra. Para utilizar corretamente este aparelho é necessário
o auxílio de um mapa cartográfico para que se possa corrigir a leitura, uma vez
que os polos magnéticos e geográficos não são coincidentes. Existem outros
tipos de bússolas com funções mais amplas como é o caso da bússola de
inclinação e declinação, topográfica, de Oersted, de tangentes ou de marear.
Bússola de marear
ME/ESMC/313
Escola Secundária Machado de Castro
O instrumento era usado para
realizar experiências nas aulas de Física. É composto por uma agulha magnética
na horizontal suspensa pelo centro de gravidade, e aponta sempre para o eixo
norte-sul, pois segue a direção do norte magnético da Terra. Fornece a uma
direção de referência conhecida, que é de grande ajuda na navegação,
permitindo a identificação dos pontos cardeais (norte, sul, este e oeste). Uma
bússola pode ser usada com um relógio e um sextante para fornecer uma capacidade
de navegação bem precisa. Contudo, uma bússola a bordo de uma embarcação não é
chamada de bússola, mas sim agulha de marear, ou simplesmente agulha.
Bússola de Oersted
ME/400129/41
Escola Secundária D. Sancho II
A bússola magnética de
declinação e inclinação apresenta um anel graduado, dividido em quatro
quadrantes de 90º cada, tendo ao centro uma agulha magnética móvel. Este tipo
de bússola permite avaliar a intensidade e a direção do campo magnético
terrestre, em cada ponto do globo. Estando o anel na posição horizontal, o
ângulo indicado pela agulha assinalará o valor da declinação magnética. Estando
o anel na posição vertical, a leitura do ângulo que a agulha magnética faz com
a barra (desvio vertical) indica a inclinação do campo magnético terrestre que
é variável de lugar para lugar.

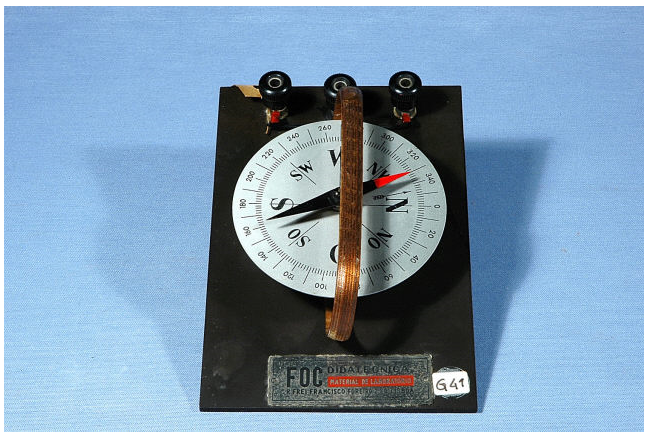

Bússola das tangentes de Kolbe
ME/400270/212
Escola Secundária Jácome Ratton
Instrumento utilizado para medir
correntes elétricas. A bússola de tangentes, tal como a bússola de senos, foi
inicialmente desenvolvida, em 1837, pelo físico francês Claude Servais Mathias
Pouillet (1790-1868), que mais tarde a utilizou como galvanómetro para
verificar a lei de Ohm. O instrumento é formado por uma agulha magnética colocada
no centro de um disco metálico graduado (bússola), que se encontra dentro de um
enrolamento, de forma oval, em fio de cobre, com 26 espiras, dispostas
verticalmente (bobina). O conjunto assenta numa base retangular de ebonite
onde existem, ainda, dois parafusos de contacto, com rosca em ebonite.
Alinha-se o plano da bobina com o meridiano magnético e a agulha. Fazendo
passar uma corrente pela bobina, esta cria um campo magnético, perpendicular ao
seu plano, e diretamente proporcional à intensidade da corrente, provocando um
desvio na agulha. Deste modo, a intensidade da corrente, é calculada pela
tangente do ângulo de deflexão da agulha magnética.
Bússola topográfica
ME/402321/473
Escola Secundária Nuno Álvares
O instrumento era usado para nas
aulas de Física no contexto das práticas pedagógicas. A bússola topográfica é
um aparelho que serve para medir ângulos verticais e horizontais (diretamente)
e distâncias (indiretamente). Atendendo que mede ângulos horizontais
referentes ao norte magnético e não ao norte cartográfico, torna-se necessário
conhecer o valor da declinação magnética cartográfica do local. Este tipo de
bússola é constituído por caixa circular com um limbo interior graduado,
possuindo no seu centro um fulcro que serve de apoio à agulha magnética. Esta
pode ser imobilizada através de uma alavanca, ficando assim protegida de
eventuais danos causados por movimentos bruscos.
ME/402047/32
Escola Secundária Latino Coelho
Instrumento utilizado para
estudo e observação nas aulas de Física ou Geografia. Trata-se de uma bússola,
constituída por um cilindro metálico e um mostrador em vidro com uma agulha
magnética na horizontal ao centro. Este dispositivo magnético usa uma agulha
para indicar a direção do norte. Esta bússola encontra-se embutida numa caixa
de madeira.
Bússola de declinação
ME/401754/73
Escola Secundária com 3.º ciclo de Ferreira Dias
Instrumento utilizado em
contexto pedagógico nas aulas de Física. A bússola magnética de declinação e
inclinação apresenta um anel graduado, dividido em quatro quadrantes de 90.º
cada, tendo ao centro uma agulha magnética móvel. Este tipo de bússola permite
avaliar a intensidade e a direção do campo magnético terrestre, em cada ponto
do globo. Estando o anel na posição horizontal, o ângulo indicado pela agulha
assinalará o valor da declinação magnética. Estando o anel na posição vertical,
a leitura do ângulo que a agulha magnética faz com a barra (desvio vertical)
indica a inclinação do campo magnético terrestre que é variável de lugar para
lugar.
